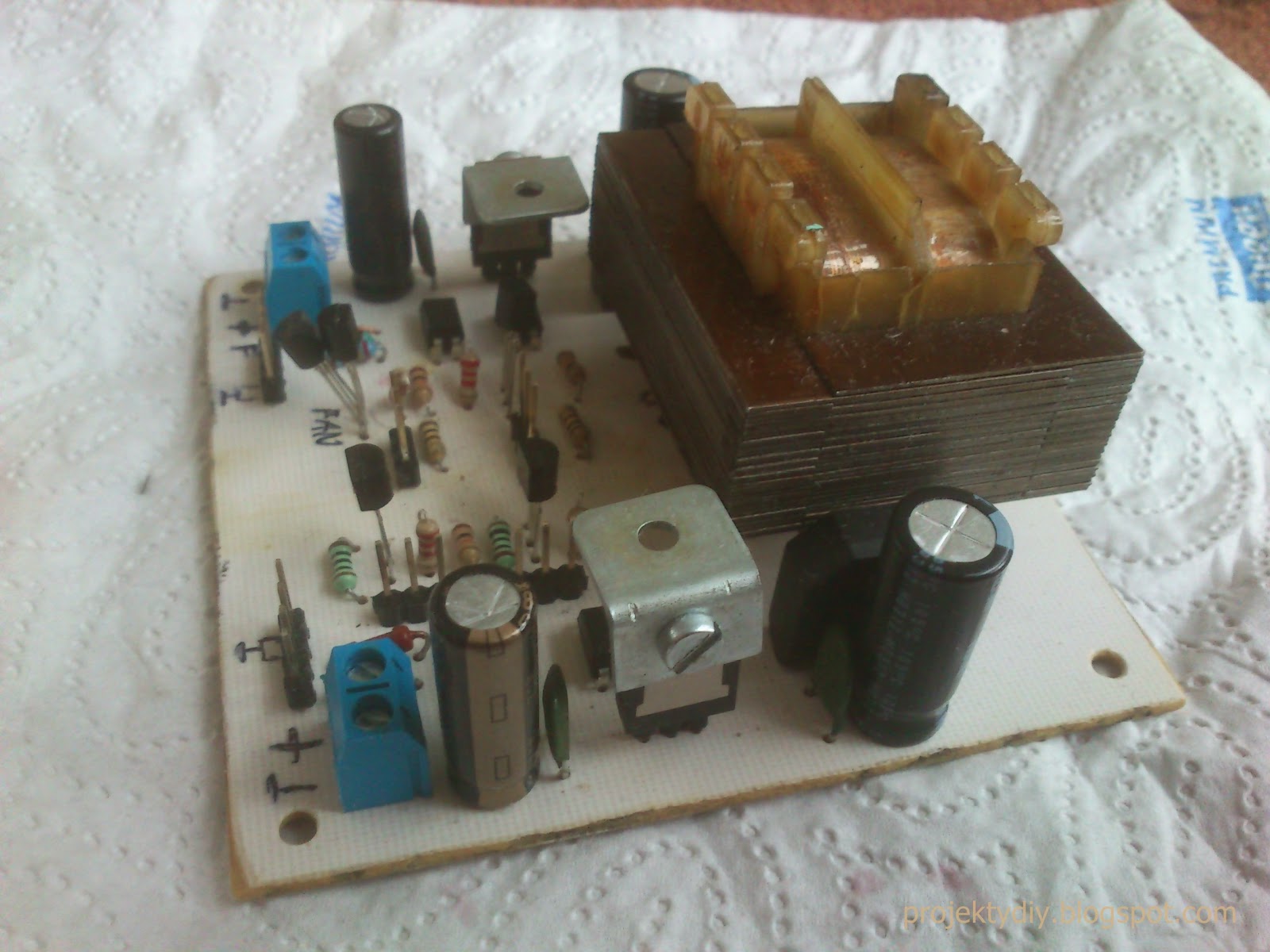

Zasilacz 2 x 5V ( 300mA ), dodatkowo sterowanie dwoma przekaźnikami i wentylatorkiem
powiązany z zasilaczem 01 ( obie płytki będą w jednym zasilaczu, jeden z moich wcześniejszych czwartek, 30 stycznia 2014
Soft start
Do czego służy?
Gdy włączamy do sieci elektrycznej jakieś urządzenie które ciągnie dużo prądu z sieci
w momencie startu wywala korki ( czy to w urządzeniu, czy to w mieszkaniu ), pomimo że
np zasilacz nie ma nic podłączone na wyjściu. Zastosowałem soft start w listwie zasilającej
( podpięty komputer, monitor, lampka, czasem zasilacz do jakiegoś układu ) bo w ten sposób nie niszczą się tak styki przełącznika w listwie, a i ryzyko że korki wywali też mniejsze. Prąd w szpilce jaki płynie przez styki przełącznika może wynosić kilkaset amper I=U/R np u sieci 230V średnie (max 325V) przez przyjmijmy 2 ohmy (rezystancja przewodu listwy ) co daje nam wynik 115 A ( co prawda tylko przez kilka mili sekund, ale zawsze ) Po zastosowaniu soft startu I=230/70 wunik 3.3 A, prawie 35 razy mniejszy prąd udarowy niż w poprzednim przypadku.
wtorek, 28 stycznia 2014
Płytka testowa ala EVB 5.1
Planuje wykonać płytkę do testów programów napisanych na uC mega32, co prawda już taką jedną
wykonałem metodą żelazkową, ale nie ma na niej ft232 ( uzyskanie ścieżek o grubości 0.25mm i takiej samej odległości jest rzeczą trudną, nawet bardzo ), niektóre elementy są duże przewlekane ( można je
zamienić na obudowy w SMD. Dlatego też jak zbiorę trochę pieniędzy to zamówię sobie płytkę w firmie. Plus takiego rozwiązania jest taki że mogę stworzyć płytkę z tym co chcę żeby na niej było,

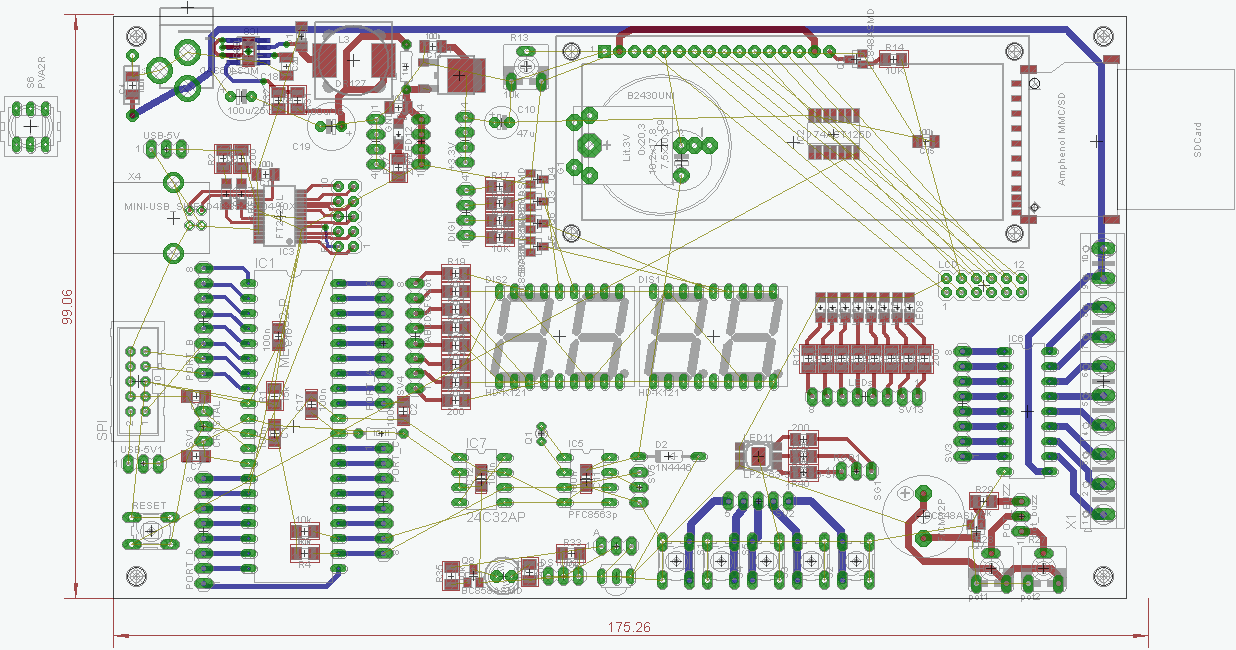

a nie ograniczać się tylko do zestawów dostępnych na rynku, a poza tym trochę taniej jak gotowy zestaw. Poniżej zaczęty projekt takiej płytki, na razie nie mam czasu się nią zająć
A poniżej płytka wykonana metodą żelazkową
wykonałem metodą żelazkową, ale nie ma na niej ft232 ( uzyskanie ścieżek o grubości 0.25mm i takiej samej odległości jest rzeczą trudną, nawet bardzo ), niektóre elementy są duże przewlekane ( można je
zamienić na obudowy w SMD. Dlatego też jak zbiorę trochę pieniędzy to zamówię sobie płytkę w firmie. Plus takiego rozwiązania jest taki że mogę stworzyć płytkę z tym co chcę żeby na niej było,
a nie ograniczać się tylko do zestawów dostępnych na rynku, a poza tym trochę taniej jak gotowy zestaw. Poniżej zaczęty projekt takiej płytki, na razie nie mam czasu się nią zająć
A poniżej płytka wykonana metodą żelazkową
Zasilacz beztransformatorowy
Przydatny do budowy urządzeń pobierających kilkadziesiąt mA. Co prawda już najtańsza ładowarka
do telefonu ( ok 15zł ) może dostarczyć do kilkuset mA, co nie znaczy, że tytułowy zasilacz jest bezużyteczny z uwagi na to że często ładowarki 5V dają 6...8V, dlatego lepiej dać na wyjście
takiego zasilacza rezystor małej wartości i diodę zenera na 5V2. Zależy co chcemy zasilić powyższe przykłady są dobre dla układów z uC ( potrzeba stałego, stabilnego 5V zasilania ). Jeśli układ nie musi mieć takiego "sztywnego" zasilacza to jak najbardziej można sobie darować rezystorek i zenerkę.
do telefonu ( ok 15zł ) może dostarczyć do kilkuset mA, co nie znaczy, że tytułowy zasilacz jest bezużyteczny z uwagi na to że często ładowarki 5V dają 6...8V, dlatego lepiej dać na wyjście
takiego zasilacza rezystor małej wartości i diodę zenera na 5V2. Zależy co chcemy zasilić powyższe przykłady są dobre dla układów z uC ( potrzeba stałego, stabilnego 5V zasilania ). Jeśli układ nie musi mieć takiego "sztywnego" zasilacza to jak najbardziej można sobie darować rezystorek i zenerkę.
Czujnik dymu
W związku z modą ( zima ) związaną z czujnikami dymu, czadu postanowiłem wykonać czujnik dymu
z takiej książki "24 proste układy elektroniczne do samodzielnego wykonania" pamiętająca czasy
ZSRR ( wydana w '84 roku ). Układy w niej są zbudowane z elementów dostępnych w dzisiejszych czasach w każdym "spożywczym"*. Płytka już wytrawiona, jeszcze tylko skompletować elementy
zrobić właściwy czujnik dymu ( foto rezystor i led ), i będzie można go używać.
z takiej książki "24 proste układy elektroniczne do samodzielnego wykonania" pamiętająca czasy
ZSRR ( wydana w '84 roku ). Układy w niej są zbudowane z elementów dostępnych w dzisiejszych czasach w każdym "spożywczym"*. Płytka już wytrawiona, jeszcze tylko skompletować elementy
zrobić właściwy czujnik dymu ( foto rezystor i led ), i będzie można go używać.
poniedziałek, 27 stycznia 2014
Wzmacniacz TDA2005M
Wzmacniacz 20W w wersji mostkowej, na razie tylko grafika z eagle'a ( jak zbiorę/dokupię części, to go zrobię )
niedziela, 26 stycznia 2014
Zasilacz_02
Zasilacz 15V z ograniczeniem prądowym do 1.5A
Jak działa układ: ( jak pisałem na samym początku Uwy = 15V )
gdy napięcie na rezystorze 1ohm osiągnie wartość 0.6V to tranzystor pnp przejmuje prąd
na wyjście 7815 przez co 7815 "myśli że obciążenie pobiera tylko 0.6A i się tak nie gotuje ( nagrzewa ).
gdy napięcie na rezystorze 0.5ohm osiągnie wartość 0.6V to tranzystor "podbiera" prądzik płynący
do bramki tranzystora npn przez co prąd wyjściowy jest mocno ograniczony i napięcie na wyjściu spada,
wtedy napięcie 0.5ohm spada poniżej 0.6V i tranzystorek bc546 już nie podbiera prądziku i układ pracuje normalnie.
Dodatkowo gdy I wyjściowy przekracza ok 1.5A to brzęczek piszczy ( co
prawda jakby go gardło bolało, ale słychać ). Dlaczego go "gardło boli",
dlatego że gdy zewrzemy wyjście do masy, to tak jak pisałem powyżej (
to pogrubione ) i ta sytuacja powtarza się kilka razy na sekundę (
związane ze zjawiskiem opóźnionego
Fuse bit doktor
Programator wykonany na podstawie strony link .
Układ przywraca fabryczne fusebity w uC. Dużo tańsza alternatywa jak avr dragon ( cena ok 50zł, dragon 200zł ).Zasilacz_01

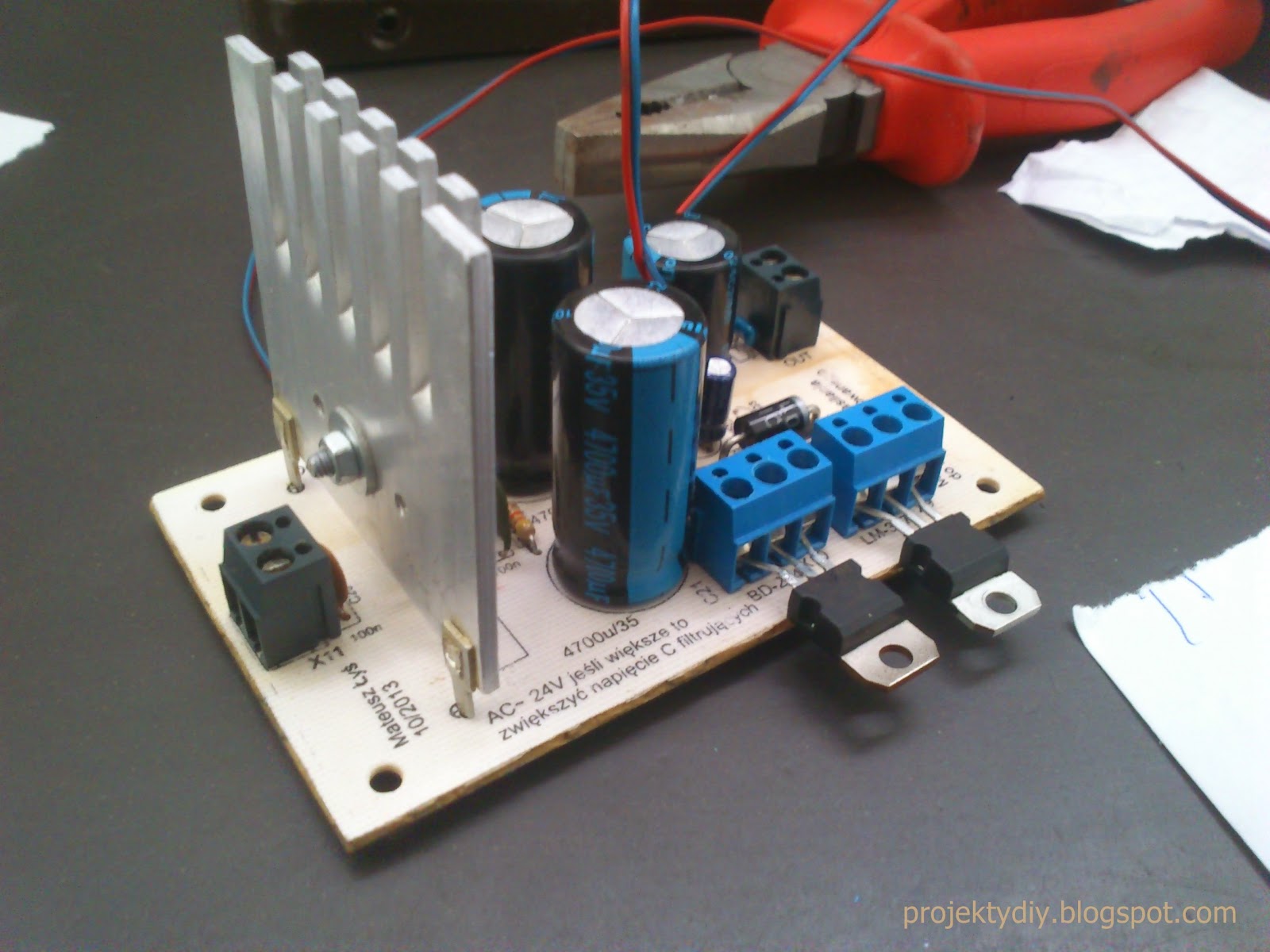

Płytka zasilacza regulowanego na LM317 do zasilacza 2x24V 2x3A
Układ sprawdzony poza "żywym organizmem" Uwe do 35VDC / 24VACUSBasp
Programator USBasp ze strony link. Nie jest drogi wykonanie około 30zł,
jest bez buforka na wyjściu, ale działa poprawnie, nic się
nie zawiesza. Planuje wykonać programator z buforkiem ( możliwość programowania układu 3.3V ).Wersja powyżej nie ma zenerków 3.6V na liniach danych usb, przycisku reset.Programator sprawny ( w razie czego włożyć tylko zaprogramowany uC ), ale używam go jako podstawki do uC. Poniżej zdjęcia usbasp z diodami i przyciskiem reset ( można go używać na laptopie ).
Wersja z buforkiem już jest tutaj .
Miernik pojemności ogniw/akumulatorków 1.5V
Teraz drugi KIT avt5270 miernik pojemności baterii/ogniw 1.2 1.5v przydatna rzecz do warsztatu
muszę wymienić 2 równolegle połączone 10 omowe oporniki na taki jaki jest w orginale
4.7Ohm 5W ponieważ mocno zużyty akumulatorek 1.2V 2300mAh ( 2.3Ah )
według miernika ma ponad 4Ah ( 4380mAh ). W moim egzemplarzu zapomniałem
poprowadzić ścieżkę od + aku do nóżki adc ( nie pamiętam który kanał ) w atmega8
co naprawiłem podlutowaniem kabelka. Płytka zmniejszona w stosunku do oryginalnego avt
zmieniłem przekaźnik na dostępny dla mnie, dołożony stabilizator 7805 dzięki czemu mogę podpiąćŁadowarka akumulatorów
Układzik zmontowany i sprawdzony w "boju" tutaj wersja druga poprawiona może ładować akumulatory
12V oraz 6V ( muszę się trochę pobawić z dzielnikiem rezystorów, wtedy będzie 6V ) na razie 12V i 9V
