Regulator jasności świecenia na u2008b poniżej zdjęcia
niedziela, 23 marca 2014
środa, 19 marca 2014
ML-02 Ładowarka 3.7V ver2
W związku z tym że ładowarka w wersji 1 się nie sprawdziła, powstaje druga wersja na uC.
Możliwości w porównaniu z poprzednią ogromne. Poniżej zdjęcia płytki przed montażem, muszę jeszcze dokupić jutro dławik, i po złożeniu napisać program.
A o to płytka po złożeniu
A tutaj początki pisania programu, I1 napięcie na rezystorze 1ohm, U1 to napięcie na na rezystorze 1ohm+straty na mosfecie ( w tym wypadku 20mV, zimny )+rezystor 10 ohm 5W zamiast obciążenia.
Poniżej filmik z testów programu
Możliwości w porównaniu z poprzednią ogromne. Poniżej zdjęcia płytki przed montażem, muszę jeszcze dokupić jutro dławik, i po złożeniu napisać program.
Sprawdzenie LCD
Poniżej filmik z testów programu
sobota, 15 marca 2014
Antena biquad
Antena służąca do oglądania telewizji cyfrowej jak i odbierania wifi.
Poniższe trzy zdjęcia antena do wifi, przy jej budowie wykorzystano:
- drut miedziany ( spokojnie w budowlanym 1mb kabla instalacyjnego można kupić ) cena 2-3zł
- laminat ( sklep elektroniczny, internetowy ) cena ok 10zł format A4
- półcalowa rurka miedziana ( bodajże 10 cm kawałek, sklep hudrauliczny ) 12zł metr
- 30 cm kawałem kabla tri lan 400 ( sklep elektroniczny ) 12zł metr
- gniazdo na rzewód ( różne nazwy neil )
- narzędzia m.in wiertarka, imadło, lutownica 100W ( nie toya czy inna za 15zł transformatorowa ) oporowa...
Tym sposobem mamy antenkę o zysku 10-11db za ok 40zł ( kupna 12-14db ponad 80zł )
Dokładny opis jak wykonać antenkę możemy zobaczyć klikają w pierwszy link w google wpisując
trevor marshall biquad wifi antenna
Po niżej antena wykonana w tej samej "ideologii" co ta powyżej, z tą różnicą że ta służy do oglądania tv
koszt
- "natynkowa puszka instalacyjna" 3.5zł
- mosiężny pręt niecałe 4zł
- 10m przewodu ( u mnie "zdobyczny", czy jeśli ktoś miał starą antenę ) ok 20-30zł
Antena jest mała z daleka prawie niewidoczna, koszt o ok 40-60zł mniej w stosunku do "kupnej"
a skoro nie widać różnicy to po co przepłacać. Jestem oddalony o 15-20km od nadajnika na św Krzyżu.
Antena sprawuje się dobrze od początku cyfryzacji ( ok rok ).
Zrobiłem również takę antenkę
ze strony
http://wireless.gumph.org/articles/homemadeomni.html
Ma mieć zysk ok 6db, dookólna, zrobiona z odcinków kabla tri lan 240 ( podlejszy brat tri lan 400 ) gdzieś na internecie są dokładne informacje jak wykonać antenę ( długość odcinków kabla zależy od jego parametrów ).
********************************************************************************
Antenka do telewizora działa bezawaryjnie już kilka lat.
Poniższe trzy zdjęcia antena do wifi, przy jej budowie wykorzystano:
- drut miedziany ( spokojnie w budowlanym 1mb kabla instalacyjnego można kupić ) cena 2-3zł
- laminat ( sklep elektroniczny, internetowy ) cena ok 10zł format A4
- półcalowa rurka miedziana ( bodajże 10 cm kawałek, sklep hudrauliczny ) 12zł metr
- 30 cm kawałem kabla tri lan 400 ( sklep elektroniczny ) 12zł metr
- gniazdo na rzewód ( różne nazwy neil )
- narzędzia m.in wiertarka, imadło, lutownica 100W ( nie toya czy inna za 15zł transformatorowa ) oporowa...
Tym sposobem mamy antenkę o zysku 10-11db za ok 40zł ( kupna 12-14db ponad 80zł )
Dokładny opis jak wykonać antenkę możemy zobaczyć klikają w pierwszy link w google wpisując
trevor marshall biquad wifi antenna
Po niżej antena wykonana w tej samej "ideologii" co ta powyżej, z tą różnicą że ta służy do oglądania tv
koszt
- "natynkowa puszka instalacyjna" 3.5zł
- mosiężny pręt niecałe 4zł
- 10m przewodu ( u mnie "zdobyczny", czy jeśli ktoś miał starą antenę ) ok 20-30zł
Antena jest mała z daleka prawie niewidoczna, koszt o ok 40-60zł mniej w stosunku do "kupnej"
a skoro nie widać różnicy to po co przepłacać. Jestem oddalony o 15-20km od nadajnika na św Krzyżu.
Antena sprawuje się dobrze od początku cyfryzacji ( ok rok ).
Zrobiłem również takę antenkę
ze strony
http://wireless.gumph.org/articles/homemadeomni.html
Ma mieć zysk ok 6db, dookólna, zrobiona z odcinków kabla tri lan 240 ( podlejszy brat tri lan 400 ) gdzieś na internecie są dokładne informacje jak wykonać antenę ( długość odcinków kabla zależy od jego parametrów ).
********************************************************************************
Antenka do telewizora działa bezawaryjnie już kilka lat.

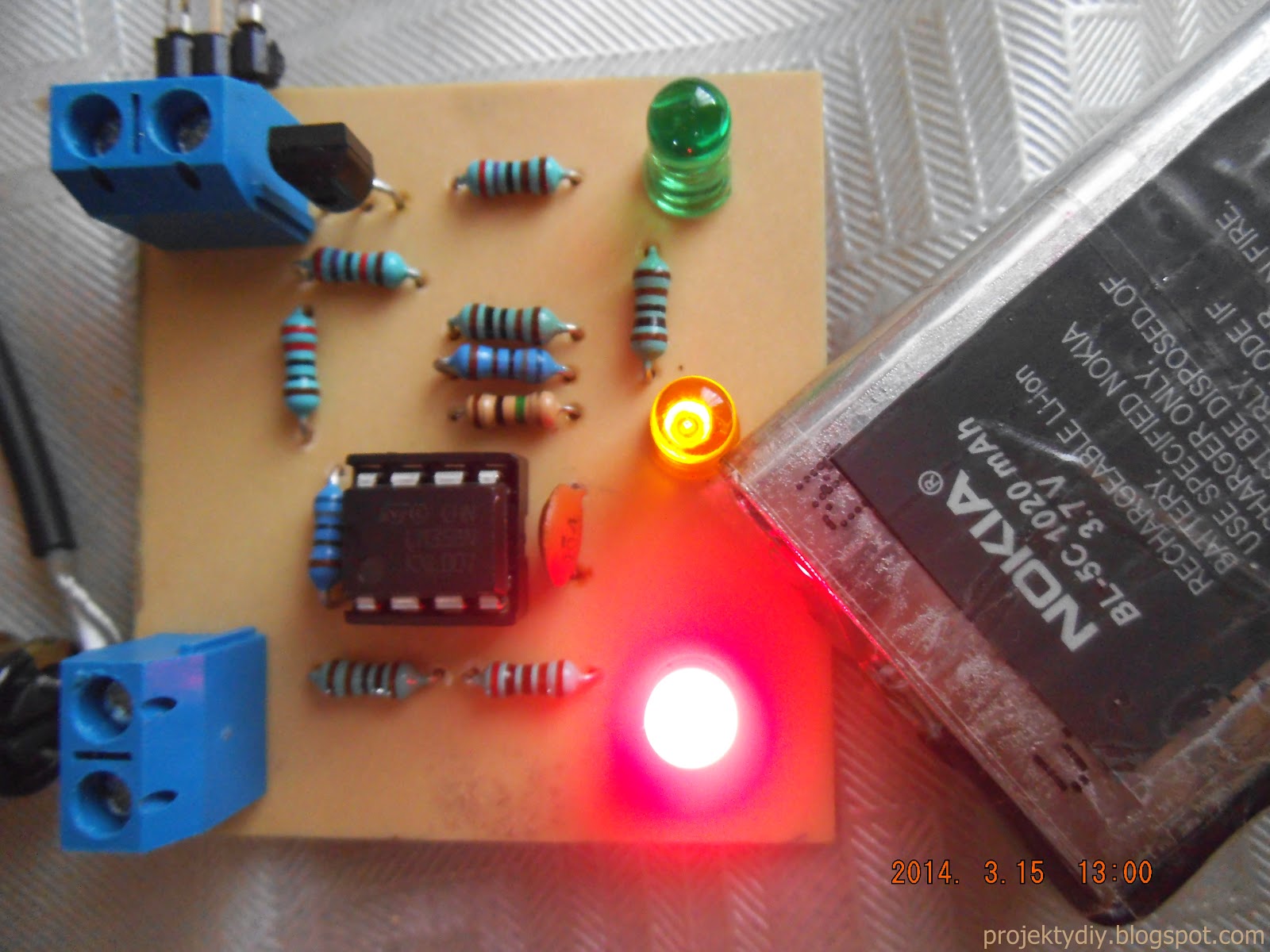

Ładowarka Li-ion 3.7V ver1
Jak w tytule ładowarka akumulatorków li-ion na 3.7V, wykonana wg pomysłu ze strony
http://circuitsdiy.com/usb-li-ion-charger-revision/
Ciekawa pod względem wykorzystania wzm operacyjnych. Zrobiłem ładowarkę
Musiałem zmienić wartosć rezystora z dzielnika mierzącego napięcie aku ponieważ zielona dioda paliła się już przy 3.7V zmieniłem z 2k na 2k7 teraz ten sam efekt przy 3.9V. Tranzystorek bc327 dobrze się nagrzewa. Zasilanie ładowarki to ładowarka do telefonu daje 5.2V (zmierzone) i wydajność 0.7A ( ograniczone przez kilka rezystorów połączonych równolegle.
http://circuitsdiy.com/usb-li-ion-charger-revision/
Ciekawa pod względem wykorzystania wzm operacyjnych. Zrobiłem ładowarkę
Musiałem zmienić wartosć rezystora z dzielnika mierzącego napięcie aku ponieważ zielona dioda paliła się już przy 3.7V zmieniłem z 2k na 2k7 teraz ten sam efekt przy 3.9V. Tranzystorek bc327 dobrze się nagrzewa. Zasilanie ładowarki to ładowarka do telefonu daje 5.2V (zmierzone) i wydajność 0.7A ( ograniczone przez kilka rezystorów połączonych równolegle.
piątek, 14 marca 2014
ML-01

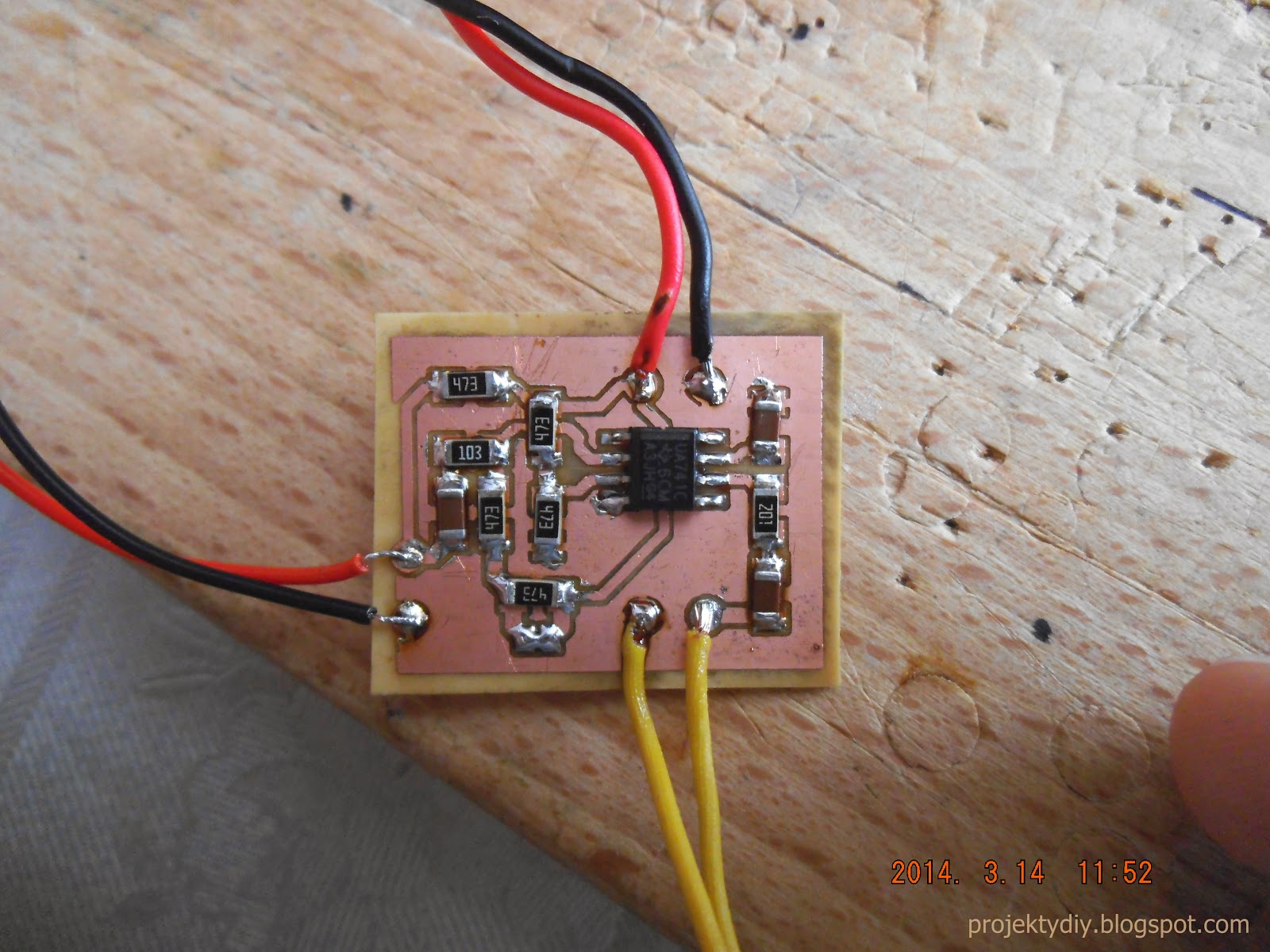

Kit ML-01 Przedwzmacniacz mikrofonowy i nie tylko wykonany w całości SMD działa prawidłowo.
Pobiera mniej jak 1mA przy normalnej pracy
Pobiera mniej jak 1mA przy normalnej pracy
