ML-06 przetwornica na mc34063

Przetwornica na 5V z ograniczeniem prądowym na 800mA, zrobiona z elementów z odzysku ( nowe tylko goldpiny, laminat i cewka 100uH o rezystancji 8R ). Elementy wylutowane z ładowarki samochodowej, zmontowane w układ zastępujący lm7805. Pomimo elementów z odzysku, nie przeznaczonych do pracy impulsowej i cewki 100uH i rezystancji własnej 8 ohm! przetwornica całkiem dobrze się sprawuje



                           L=100uH               L=220uH

Uwe V	Uwy V	Szumy mVp-p	Szumy mVp-p
8	4,97	15	8
9	4,97	15	8
10	4,98	15	8
11	4,98	15	10
12	4,99	20	12
13	5,01	25	15
14	5,01	30	15
15	5,01	35	18
16	5,02	35	20
20	-	-	30
25	-	-	40

dla obciążenia 10R

poniżej przebieg dla Uwe= 15V, podstawa wyzwalania to 20ms



poniżej widać przebieg na obciążeniu o f około 20khz

aby odfiltrować należy na wyjście dodać cewkę i kondensator ( tutaj 1000uF) ( taka sama jak w przetwornicy)

i otrzymujemy przebieg ( dla zasilania 12V )

szumy na poziomie 10mVp-p stała czasowa 10ms
po 15 minutach pomiarów z obciążeniem 10R przetwornica była letnia,
dodatkowy plus - sprawność 75% tzn przy obciążeniu 0.5A z 12V zasilania przetwornica ciągnęła 0.3A

wnioski:
po zastosowaniu elementów przeznaczonych do przetwornic ( kondensatory, cewka o lepszych parametrach - te 8R strat własnych to bardzo dużo, rezystory 1% przy ustalaniu napięcia ) i dołożeniu cewek na wejściu i wyjściu przetwornicy możemy uzyskać całkiem dobre zasilanie.

ML-04 Moduł zasilacza

W związku z potrzebą posiadania zasilacza 5V o wydajności kilkuset mA i dużej stabilności, powstał poniższy układ

Uwe V	Uwy V	Szumy mVp-p
10	5,04	5
11	5,04	5
12	5,04	5
13	5,04	5
14	5,04	5
15	5,04	5
16	5,04	5

dla obciążenia 10R
po kilku minutach radiatorek robi się dobrze ciepły

ML-03 fm bug

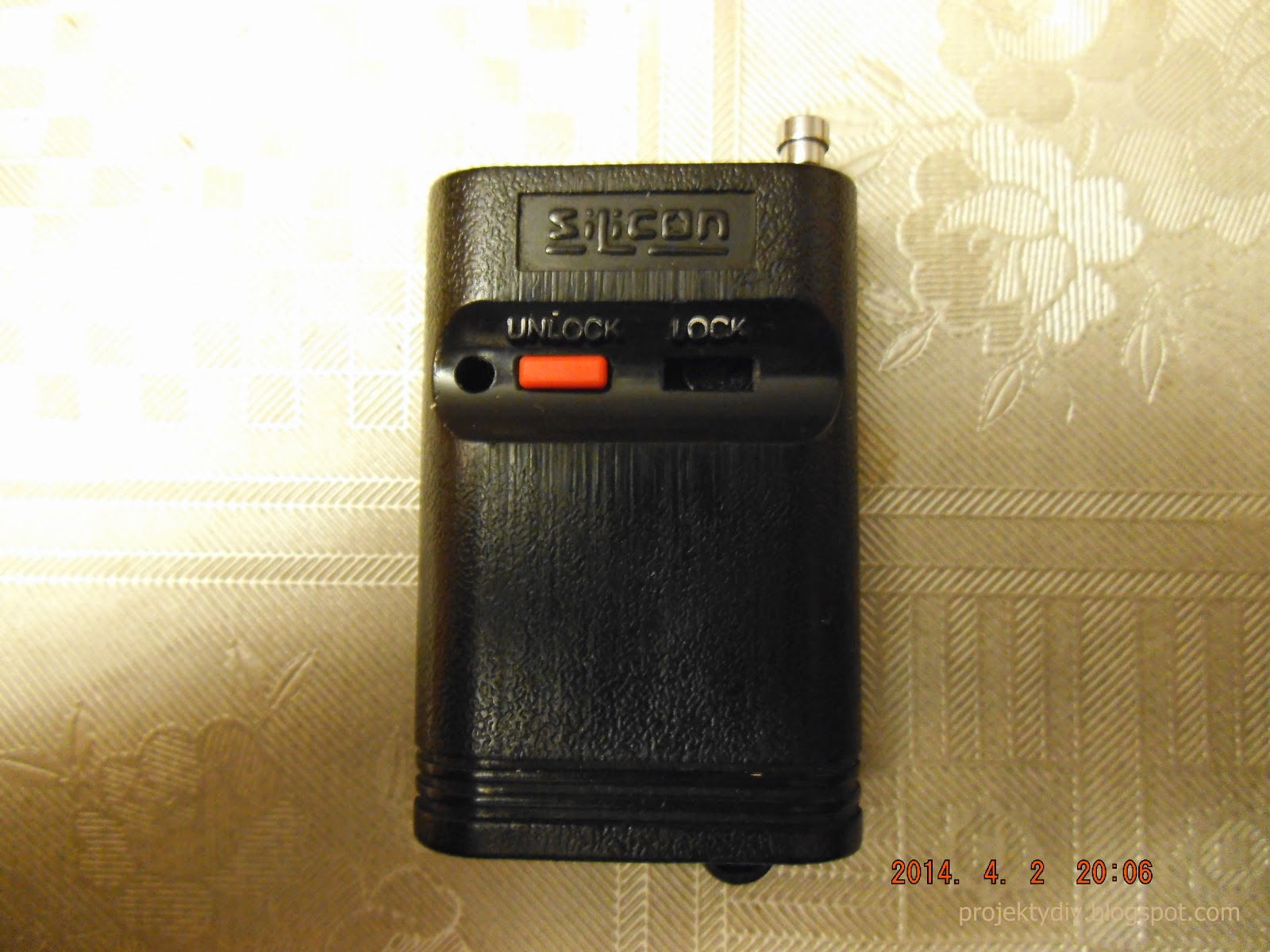

"Pluskwa" zamontowana w obudowę po pilocie od alarmu, zasięg kilkanaście metrów, zasilanie 12V bateryjka.

 czerwony przycisk włącza nadawanie obok niego zamiast drugiego jest mikrofon
